WEG cung cấp các giải pháp hoàn thành công nghiệp với các sản phẩm nổi bật được thiết kế để đáp ứng các công nghệ và tiêu chuẩn chất lượng cần thiết trên toàn thế giới. Trong số các phạm vi của các sản phẩm, công ty cung cấp các động cơ đồng bộ của nó được đánh giá cao được sử dụng bởi ngành công nghiệp cho hiệu quả cao trên các ứng dụng yêu cầu hiệu chỉnh hệ số công suất, mômen xoắn cao và tốc độ không đổi kết quả hoạt động thấp và chi phí bảo trì.
Tính năng kỹ thuật
Kết quả đầu ra: lên đến 110.000 kW
Frames: 280 đến 1800 (IEC)
Điện áp: 220 đến 13.800 V
Mức độ bảo vệ: IP23 để IPW56 / IPW65
Tốc độ: 3600 150 rpm
Mô tả

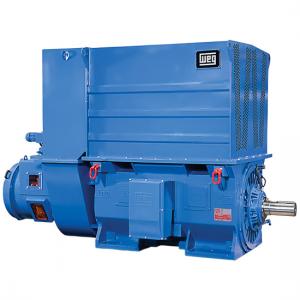

M dòng động cơ được sản xuất trong các cấu hình khác nhau trong tài liệu tham khảo các phương pháp làm mát và mức độ bảo vệ, cho phép máy tính này được thiết kế phù hợp nhất có thể để đáp ứng yêu cầu hoạt động và môi trường.
Motors trong khung kích thước IEC 280 để 560 được sản xuất gang, trong khi kích thước khung IEC 630 và ở trên được chế tạo dạng tấm thép hàn.
Tính năng
Cung cấp điện hình sin của 220 đến 13.800 V
Động cơ sản xuất tại 4 đến 12 cực
Diễn viên khung sắt 280 đến 560 và các tấm thép hàn cho khung 630 1800
Làm mát phương pháp được sử dụng: - Mở tự thông gió; - Tự thông gió ống dẫn, không khí vào và đầu ra; - Buộc phải thông thoáng, không khí đầu vào và đầu ra của các ống dẫn; - Buộc thông gió, làm mát trên đầu trang của động cơ; - Tự thông gió trao đổi nhiệt không-đối-không, trao đổi nhiệt trên động cơ; - Tự thông gió trao đổi nhiệt không-đối-không, trao đổi nhiệt xung quanh stato; - Buộc thông gió trong các mạch nội bộ và bên ngoài không khí, không khí-không khí trao đổi nhiệt; - Air-nước trao đổi nhiệt; - Air-to-nước trao đổi nhiệt, thông gió cưỡng bức trong mạch không khí bên trong.
Mounting: B3
Mức độ bảo vệ: IP23 IP55
Dịch vụ nhiệm vụ: (S1)
Lớp cách điện: F
Dịch vụ Factor: 1.0
Nhiệt độ tăng: 80 ° C
Nhiệt độ môi trường: 40 ° C
Độ cao: 1000 m
Dò nhiệt độ: Pt100, 1 mỗi mang với 3 dây
Nhiệt độ dò: Pt100, 2 cho mỗi giai đoạn với 3 dây
Hai hộp phụ kiện thiết bị đầu cuối, một cho các phụ kiện tín hiệu và một cho những phụ kiện yêu cầu cung cấp điện (lò sưởi)
Độc thân giai đoạn không gian nóng
Labyrinth tachonite trong vòng bi dầu mỡ bôi trơn
Mỡ vòng bi bôi trơn: - Đối với 4 cực động cơ trong các kích thước khung hình sau đây: - Lên đến khung 560 (bao gồm) cho 60 và 50 Hz; Mỡ bôi trơn vòng bi 6 cực động cơ và ở trên;
Sleeve vòng bi: - Đối với 4 cực động cơ trong khung 630.
Cách điện ổ không kết thúc mang cho khung 450 và cao hơn, khi kết nối trực tiếp đến việc cung cấp điện
Sơn: Acrylic polyurethane Polyamide epoxy (Final áo: Blue RAL 5007)
Thép không gỉ tên nơi
Đất vấu trên hộp khung và thiết bị đầu cuối
Vòng trượt thép không gỉ
Rotor thiết bị đầu cuối hộp tách từ hộp thiết bị đầu cuối stato
Ngăn của vòng trượt và bàn chải tách ra từ stator và rotor, phía sau mang ổ không kết thúc
Đất bàn chải trên đầu trục ổ đĩa cho khung 450 và lên
Hệ thống nâng bàn chải tự động / bằng tay
03 thiết bị đầu cuối kết nối trong hộp thiết bị đầu cuối điện cho điện áp cao (với terminal block)
06 kết nối điện lỏng dẫn điện áp thấp (không có terminal block)
Tính năng tùy chọn
VFD ứng dụng
Yếu tố dịch vụ: 1,15
Lớp cách điện: H
Tăng nhiệt độ: 105 ° K cho lớp F
Tăng nhiệt độ: 125 ° K cho lớp H
Nhiệt độ môi trường trên 40 ° C (theo yêu câu)
Độ cao trên 1000 m (theo yêu cầu)
Mountings: B5, B35, V1, V3, V5, V6, V18, V19, V36
Mức độ bảo vệ IPW55 và trên
Phân loại khu vực ứng dụng: Ex-p
Đặc biệt cân bằng
Cơ sở: đường sắt, đường trượt cơ sở, chân mở rộng, bàn chân xây dựng lại, neo đậu tấm
Hộp thép hàn thiết bị đầu cuối trong các kích cỡ khác nhau dựa trên không gian có sẵn nội bộ
Power Factor Correction tụ
Không reversion ratchet
Ly tâm chuyển đổi
Nhiệt độ dò: Thermistor (PTC hoặc NTC)
Dò nhiệt độ: nhiệt (lưỡng kim)
Hai năng lượng điện thiết bị đầu cuối hộp
Không gian máy sưởi
Một hoặc nhiều hộp phụ kiện thiết bị đầu cuối
Trục: kích thước đặc biệt, đầu trục kép, giảm dần, rỗng, thép đặc biệt
Bộ mã hóa
Sleeve mang
Dầu bôi trơn mang
Đặc biệt mang (overdesigned) cho lực đẩy trục xuyên tâm
Đặc biệt sơn
Terminal block cho điện áp thấp
Tuyến cáp ở lối vào hộp thiết bị đầu cuối
Bảo vệ chống tăng điện áp: arrestors chiếu sáng và tụ
Nhôm, đồng và đồng thau rotor
Rung dò
Ức chế tiếng ồn trong không khí vào và đầu ra
Tachogenerator
CT phân và bảo vệ tích hợp
Mang nhiệt kế với gauge có / không có địa chỉ liên lạc
Tín hiệu đầu dò
Dầu thủy lực độc lập hệ thống tuần hoàn mang tay áo
Cách điện ổ không kết thúc mang cho tất cả các kích cỡ khung hình với điều khiển của ổ tần số
Cả hai vòng bi được cách điện
Đất brush trên mang cuối ổ đĩa cho tất cả các khung khi lái xe bằng cách chuyển đổi tần số (ngoại trừ khu vực phân loại)
Mô tả
Đầu tư gần đây trong cơ sở WEG Bắc Mỹ có khả năng sản xuất đến một cấp độ mới. Khung hình là trong kho và các gói điện được xây dựng theo đơn đặt hàng. Chọn từ một tiêu chuẩn, thiết kế tùy chỉnh. Weg trung thế Motors thiết kế xây dựng hiện nay tối ưu hóa và được sản xuất trong các khung mạnh mẽ cho tất cả các ứng dụng bao gồm cả nhiệm vụ nghiêm trọng.
Tính năng
2300 đến 6600 V
2 đến 8 cực
5000 đến 6800 khung
Mounting: ngang
Dịch vụ nhiệm vụ: liên tục
Lớp cách điện: F
Dịch vụ yếu tố: 1,0
Tăng nhiệt độ: 80 ° C kháng
Nhiệt độ môi trường: 40 ° C
Độ cao: 1000 m
Dò nhiệt độ: Pt100, 1 mỗi mang với 3 dây
Nhiệt độ dò: Pt100, 2 cho mỗi giai đoạn với 3 dây
Hai hộp phụ kiện thiết bị đầu cuối, một cho các phụ kiện tín hiệu và một cho những phụ kiện yêu cầu cung cấp điện (lò sưởi)
Độc thân giai đoạn không gian nóng
Labyrinth tachonite con dấu (vòng bi dầu mỡ bôi trơn)
Chống ma sát vòng bi
Sơn: Acrylic polyurethane polyamide epoxy (áo thức: Blue RAL 5007)
Thép không gỉ tên nơi
Đất vấu trên hộp khung và thiết bị đầu cuối
Đồng thanh rotor
03 kết nối thiết bị đầu cuối trong hộp thiết bị đầu cuối (terminal block)
Tính năng tùy chọn
VFD ứng dụng
Dịch vụ yếu tố: 1,15
Lớp cách điện: H
Cao mômen xoắn
Khả năng cao quán tính
Thấp bắt đầu từ hiện tại
Nhiệt độ môi trường trên 40 ° C
Độ cao trên 1000 m
Phân loại khu vực
Đặc biệt cân bằng
Power Factor Correction tụ
Dò nhiệt độ: nhiệt điện trở (PTC hoặc NTC)
Dò nhiệt độ: nhiệt (lưỡng kim)
Nhiều hơn một thiết bị đầu cuối hộp chính
Shaft: kích thước đặc biệt, đầu trục kép, giảm dần, thép đặc biệt
Bộ mã hóa
Sleeve mang
Đặc biệt sơn
Tuyến cáp ở lối vào hộp thiết bị đầu cuối
Chiếu sáng arrestors và tụ điện tăng
Rung dò
Tiếng ồn thấp
Máy đo tốc độ
Mang nhiệt kế với gauge có / không có địa chỉ liên lạc
Cách điện ổ không kết thúc mang cho tất cả các kích thước khung hình khi lái xe bởi ổ đĩa tần số
Cả hai vòng bi cách điện
Bộ lọc
Mô tả
Việc làm mát của động cơ được thực hiện bằng phương tiện của một "áo nước" lưu thông giữa các gói stator và khung. Điều này cho phép trao đổi nhiệt hiệu quả hơn, khung hình nhỏ hơn và không gian thậm chí còn nhỏ hơn để cài đặt. Đó là lý tưởng cho các ứng dụng với sự thay đổi tốc độ bởi vì hiệu quả nhiệt cao, ngay cả ở tốc độ giảm và trong trường hợp kích thước của động cơ là một yếu tố quan trọng. WGM động cơ có thể được sử dụng trong một vài phân đoạn của ngành công nghiệp, đặc biệt là trong lái xe máy đòi hỏi phải có mô-men xoắn không đổi ngay cả trong phép quay thấp.
Tính năng
Quyền hạn: lên tới 3,150 kW.
Frames: 315 đến 560 (IEC).
Điện áp: 690 V tới 6.600 V.
Polarity: 2 đến 8 cực.
Tần số: 50 hoặc 60 Hz.
Lớp cách điện: F hoặc H.
Duty yếu tố: 1,0 hoặc 1,15.
Gắn hình thức: B3, V1.
Cấp bảo vệ: IP55.
Làm mát: IC71W.
Cast khung sắt.
Cách điện mang NDE cho khung hình trên 450 (bao gồm).
Cách điện NDE mang và đất bàn chải trên trục cho động cơ điều khiển bằng biến tần tần số bất kể của khung.
PT100 - 2 cho mỗi giai đoạn 1 mỗi mang.
Hệ thống sưởi ấm kháng chiến.
Đất thiết bị đầu cuối trên khung và hộp kết nối chính.
Tên nơi bằng thép không rỉ.
Cống rãnh.
Tính năng tùy chọn
PT100 - nước đầu vào và đầu ra.
Hồ đo lưu lượng nước đầu vào và đầu ra.
Máy phát hiện rò rỉ nước.
Cách điện mang kết thúc không lái xe và trục bàn chải đất.
Đặc sản tính năng
Thép hàn khung.
Marine xác nhận: ABS, Lloyd Register, DNV và BV.
