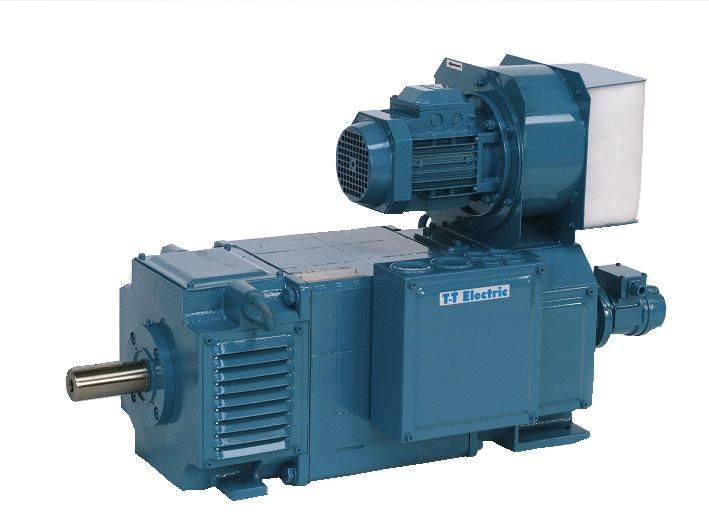

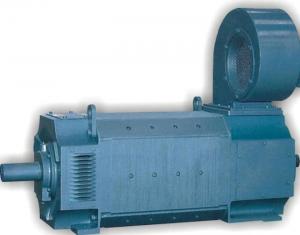

ĐỘNG CƠ DC Z4 SIMO

Mô tả và ứng dụng

Các Z4 loạt động cơ DC (chiều cao trung tâm: 100mm-450mm) có thể được sử dụng trong ngành công nghiệp khác nhau. Chẳng hạn như nhà máy cán kim loại máy công cụ cắt, làm giấy, nhuộm, dệt vải, ngành công nghiệp in ấn, nhà máy xi măng, thiết bị đùn nhựa và như vậy. Họ rất thích hợp ở những nơi có điều chỉnh tốc độ rộng phạm vi là cần thiết và khả năng quá tải không vượt quá 1,6 lần mômen định mức. Điều chỉnh tốc độ đi lên bằng phương pháp điện trường yếu liên tục có thể đạt 1,0-3,0 lần tốc độ đánh. Điều chỉnh tốc độ đi xuống của mô men không đổi và giảm amature phương pháp điện áp có thể đạt 20r / min.

  Outline và lắp kích thước của động cơ thực hiện theo tiêu chuẩn IEC72, trừ các khoảng cách trục giữa các lỗ gắn (kích thước B).

Hiệu suất và yêu cầu kỹ thuật của động cơ có thể được kiểm tra theo IEC34-1 chuẩn của Ủy ban Kỹ thuật điện Quốc tế, hoặc DIN57530 Định mức của Deutsche Industries-Norm.

Động cơ được lớp F cách nhiệt, cách điện với xây dựng đáng tin cậy và quá trình ngâm tẩm, đảm bảo hiệu suất ổn định và điện môi tản nhiệt tuyệt vời.

Các động cơ có các tính năng của kích thước nhỏ, hiệu suất tốt, trọng lượng nhẹ, sản lượng lớn, hiệu quả cao và độ tin cậy, có thể phù hợp với trình độ tiên tiến quốc tế hiện hành.

Các Z4-series động cơ DC có lợi thế hơn Z2 và Z3 series. Nó không phải là chỉ có sẵn cho DC cung cấp điện theo quy định và phù hợp hơn cho văn phòng phẩm cung cấp điện chỉnh lưu. Nó có lúc nhỏ của quán tính, trình diễn năng động thích hợp hơn, cũng có thể nó có thể chịu được sự thay đổi tốc độ tải cao hơn. Nó đặc biệt thích hợp cho các hệ thống điều khiển trong đó nhu cầu thay đổi tốc độ trơn tru, hiệu quả cao, tốc độ ổn định tự động và độ nhạy phản ứng. Nó là đạt trình độ tiên tiến quốc tế.

Các động cơ có thể được vận hành từ lastingly hoàn toàn điều khiển cầu 3 pha mà không có một lò phản ứng làm mịn. Motors cho 160V có thể được vận hành trên một pha cầu thyristor. Trong trường hợp đó, một lò phản ứng làm mịn, có độ tự cảm được quy định trong các dữ liệu kỹ thuật có liên quan phải được lắp vào mạch phần ứng để đàn áp gợn hiện tại.

Hiệu suất điện

Đánh giá là áp dụng cho S1 hành liên tục theo các điều kiện sau đây:

Độ cao trên mực nước biển: <1000m

Nhiệt độ của nước làm mát: <40 ℃

Hoạt động theo các bảng dữ liệu kỹ thuật.

Lớp cách điện: F

Z4 loạt DC động cơ điện
Dải công suất: 1.5kW-- 6 00kW

Chuẩn Xếp hạng điện áp: 160V / 440V / etc
Tốc độ cơ sở: 3000/1500/1000/750/600/500/400/300 / 200rmin (9 loại)

Sôi động phương pháp: kích thích tách
Danh định điện áp Dòng: 1 8 0V. Điện áp kích thích khác cũng được chấp nhận theo yêu cầu.

Theo các điều kiện chung và nhu cầu của khách hàng, trừ trường hợp các thông số kỹ thuật tiêu chuẩn nêu trên, Ot cũng có thể được bắt nguồn cho năng lượng khác, điện áp phần ứng và điện áp kích thích.

二, Cấu trúc Giới thiệu

Xây dựng

1. Gắn kết và Loại công trình

Gắn chế độ tuân thủ các tiêu chuẩn Nhà nước GB / T997 quy định như sau:

Bảo vệ và làm mát 2. Method.n

Các phương pháp làm mát cơ bản của động cơ là IC06, Nó có nghĩa là nó có một quạt thông gió cho, nó cũng có thể được thực hiện cho IC17, Nó có nghĩa là sử dụng ống như hút gió lạnh, cửa thoát khí là cấu trúc màn trập. Ngoài ra nó có thể được thực hiện cho IC37, nó có nghĩa là đầu vào không khí lạnh và ổ cắm cả đường ống sử dụng. Và nó có nhiều hình thức bắt nguồn, chẳng hạn như tự thông gió, quạt hướng trục loại lưu lượng, kiểu kín, loại máy không khí lạnh, vv Các yêu cầu đối với các luồng không khí, áp suất nổ, sức mạnh của các máy thổi khí, vv của động cơ khung hình khác nhau xin vui lòng xem bảng dữ liệu kỹ thuật 1. Mức độ bảo vệ toàn bộ loạt Z4 động cơ đạt IP21S

a. Đối với Z4-100 - Z4-160, Quạt được gắn ở phía bên ngoài ổ đĩa.

b. Đối với Z4-180 - Z4-450, Quạt được gắn trên mặt đĩa.

c. Năng lực lượng không khí, áp suất không khí và động cơ quạt làm mát cần thiết được hiển thị dưới đây: (Bảng 1))

* Tất cả các động cơ quạt thông gió ba pha, hai cực, 380V.

Motors với 5 phương pháp sau làm mát cũng có thể được đặt hàng, nhưng tham vấn trước là cần thiết.

a. Khung hình kích thước 100 đến 250 có thể được thực hiện vào kín hoàn toàn, khung làm mát động cơ (IC410).

b. Khung hình kích thước 180 đến 250 có thể được thực hiện vào xe máy thông gió riêng biệt với quạt gió gắn trên bên ngoài ổ đĩa của mình (IC05).

c. Khung hình kích thước 100 đến 200 có thể được thực hiện vào động cơ mở tự làm mát bằng quạt riêng gắn trên trục (IC01).

d. Khung hình kích thước 160 đến 355 có thể được thực hiện vào động cơ hoàn toàn kín với lưu thông không khí làm mát bên trong của thiết bị trao đổi nhiệt khí-khí độc lập gắn trên nó (IC666).

e. Khung hình kích thước 160 đến 450 có thể được thực hiện vào động cơ hoàn toàn kín với thiết bị trao đổi nhiệt khí-nước độc lập gắn trên nó (IC86W).

Từ cuối ổ đĩa (vị trí Non-chuyển mạch), Hộp nối cáp giữa các ý kiến về đúng vị trí của khung xe. Đối với các yêu cầu của khách hàng, các hộp thiết bị đầu cuối có thể được thực hiện trên các vị trí đối diện. Ngoài ra các trục có thể được thực hiện như đôi trục kết thúc. Xoay chiều rôto trục là kim đồng hồ counter nhìn từ vị trí của chuyển mạch. Các chế độ lái xe là kết nối khớp nối linh hoạt, cũng có thể được sử dụng cho các chế độ lái xe có lực hướng tâm nhất định (chẳng hạn như ổ đĩa vành đai hoặc bánh răng), Nó cho phép lực hướng tâm không được vượt quá giá trị của đồ thị. (Xem đính kèm B)

3. Phụ kiện cho động cơ điện

Theo yêu cầu của khách hàng, động cơ có thể được thiết kế để phân bổ cho máy phát điện tacho, máy phát xung, công tắc ly tâm, chống sét phanh và như vậy.

Lưu ý: các đặc điểm kỹ thuật, sức mạnh và phạm vi tốc độ yếu nam châm là chỉ để tham khảo, Để làm mới các công nghệ mới, vật liệu mới, các dữ liệu của danh mục sẽ được thay đổi cho phù hợp.

三, thông báo đơn đặt hàng

1. Xin vui lòng kiểm tra danh mục sản phẩm của chúng tôi và xác nhận các loại động cơ và đặc điểm kỹ trước khi đặt lệnh, và lựa chọn loại càng tốt như tiêu chuẩn kỹ thuật thể hiện trong catalogue.

Đối với kích thước khung hình động cơ, điện, điện áp, tốc độ, phương pháp thú vị, điện áp thú vị và hình thức lắp đặt, nên được đề cập rõ ràng trong hợp đồng mua bán. Chẳng hạn như Z4-180-31, 37KW, 440V, 1000R / phút, cách nhau kích thích 180V, ngang gắn với bàn chân hoặc IMB3.

2. Một số yêu cầu đặc biệt như: đôi cuối trục, vị trí hộp thiết bị đầu cuối được gắn theo cách ngược lại, phản luân chuyển kim đồng hồ phải được nêu rõ trong hợp đồng.

3. Nếu khách hàng cần loại hình, đặc điểm kỹ thuật không được liệt kê trong catolog, hoặc cho các yêu cầu đặc biệt khác, hợp đồng hoặc thỏa thuận trước khi sản xuất phải được ký kết sau khi cả hai bên thảo luận và thỏa thuận của

4. Tất cả các động cơ, trừ phím mở rộng trục, tất cả các phụ kiện không nằm trong phạm vi cung cấp, Nếu các phụ kiện, phụ tùng được yêu cầu, chẳng hạn như bàn chải, người giữ bàn chải, vv, xin lưu ý tên, đặc điểm kỹ thuật và số lượng các phụ kiện trong hợp đồng.

5. Đối với các môi trường đặc biệt điều kiện làm việc, động cơ sẽ được sử dụng trong các khu vực ẩm ướt và nóng, pls nhãn TH trong các loại xuất xứ.
